iOS开发中CAShapeLayer与UIBezierPath使用方法

Home / iOS MrLee 2015-9-23 3863

iOS开发过程中，用CAShapeLayer与UIBezierPath可以实现不在view的drawRect方法中就画出一些想要的图形。

1.简介：

UIBezierPath： UIBezierPath是在 UIKit 中的一个类，继承于NSObject,可以创建基于矢量的路径.此类是Core Graphics框架关于path的一个OC封装。使用此类可以定义常见的圆形、多边形等形状。我们使用直线、弧（arc）来创建复杂的曲线形状。每一个直线段或者曲线段的结束的地方是下一个的开始的地方。每一个连接的直线或者曲线段的集合成为subpath。一个UIBezierPath对象定义一个完整的路径包括一个或者多个subpaths。
CAShapeLayer： CAShapeLayer顾名思义，继承于CALayer。每个CAShapeLayer对象都代表着将要被渲染到屏幕上的一个任意的形状(shape)。具体的形状由其path(类型为CGPathRef)属性指定。普通的CALayer是矩形，所以需要frame属性。CAShapeLayer初始化时也需要指定frame值，但 它本身没有形状，它的形状来源于其属性path 。CAShapeLayer有不同于CALayer的属性，它从CALayer继承而来的属性在绘制时是不起作用的。

2.开始绘制：

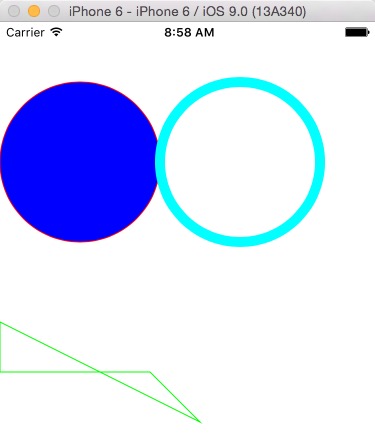

这里绘制三个图形，圆形，环形，不规则多边形。
头文件关键代码如下：

@property (strong,nonatomic) CAShapeLayer *circleLayer;
@property (strong,nonatomic) CAShapeLayer *loopLayer;
@property (strong,nonatomic) CAShapeLayer *polygonLayer;

实现文件代码如下：

    _circleLayer=[CAShapeLayer new];
    _circleLayer.frame=CGRectMake(0, 60, 160, 200);
    //fillColor和strokeColor的区别是 一个为填充色，一个为描边色
    _circleLayer.fillColor=[UIColor blueColor].CGColor;
    _circleLayer.strokeColor=[UIColor redColor].CGColor;

    _loopLayer=[CAShapeLayer new];
    _loopLayer.frame=CGRectMake(160, 60, 160, 200);
    _loopLayer.fillColor=nil;
    _loopLayer.lineCap = kCALineCapRound;
    _loopLayer.strokeColor=[UIColor cyanColor].CGColor;
    _loopLayer.lineWidth=10;

    _polygonLayer=[CAShapeLayer new];
    _polygonLayer.frame=CGRectMake(0, 300, 320, 200);
    _polygonLayer.fillColor=nil;
    _polygonLayer.strokeColor=[UIColor greenColor].CGColor;
    //添加到主视图的layer中
    [self.view.layer addSublayer:_circleLayer];
    [self.view.layer addSublayer:_loopLayer];
    [self.view.layer addSublayer:_polygonLayer];


    UIBezierPath*path=[UIBezierPath bezierPathWithArcCenter:CGPointMake(80, 80) radius:80 startAngle:0 endAngle:M_PI*2 clockwise:YES];
    //	[[UIColor redColor]setStroke];
    _loopLayer.path=path.CGPath;
    path = nil;

    path=[UIBezierPath bezierPathWithRoundedRect:CGRectMake(0, 0, 160, 160) cornerRadius:80];
    _circleLayer.path=path.CGPath;
    path = nil;

    path=[UIBezierPath new];
    [path moveToPoint:CGPointMake(0, 0)];
    [path addLineToPoint:CGPointMake(0, 50)];
    [path addLineToPoint:CGPointMake(50, 50)];
    [path addLineToPoint:CGPointMake(150, 50)];
    [path addLineToPoint:CGPointMake(200, 100)];
    [path closePath];//将起点与结束点相连接
    _polygonLayer.path=path.CGPath;

EE901314-4F52-4CD4-8349-059AA396904C
